星通時頻HC-49U無源插件晶振具備高精度、低抖動、低功耗的特點，廣泛應用于機頂盒、網(wǎng)絡適配卡及時鐘模塊等設備。

• 電氣參數(shù)(Electrical Specifications)

型號	Holder Type	HC-49U
頻率范圍	Frequency Range	1.8432MHz to 100MHz
調(diào)整頻差	Frequency Tolerance（△F）（at25℃）	±10ppm to ±30ppm
溫度頻差	Frequency Drift	±10ppm to ±30ppm※(See Notes )
工作溫度范圍	Operating Temperature Range	-20℃ - +70℃ / -40℃ - +85℃
儲存溫度范圍	Storage Temperature Range	-40℃ - +85℃ /-55℃ - +125℃
老化	Aging（25℃）	±5ppm/ year max.
靜電容	Shunt Capacitance（C0）	7pF max.
激勵功率	Drive Level	100μw Typical
絕緣阻抗	Insulaton Resistance（Rs）	500 Megaohms Minimum at D.C100V
負載電容	Load Capacitance（CL）	Suggested by customer

※Notes:±10，±20，±30ppm (-20℃ to +70℃)

±20，±30，±50ppm (-40℃ to +85℃) or depends on customer

• 等效阻抗和振蕩模式(Equivalent Series Resistance and Mode of Operation)

Frequency  Range 頻率范圍	ESR（Ω）等效阻抗	Mode 振蕩模式
1.8432MHz≤ f ＜1.999MHz	500Ωmax	基頻Fundamental
2MHz≤ f ＜2.456MHz	450Ωmax	Fundamental
2.457MHz≤ f ＜2.999MHz	350Ωmax	Fundamental
3MHz≤ f ＜3.999MHz	90Ωmax	Fundamental
4MHz≤ f ＜4.999MHz	70Ωmax	Fundamental
5MHz≤ f ＜7.999MHz	60Ωmax	Fundamental
8MHz≤ f ＜9.999MHz	30Ωmax	Fundamental
10MHz≤ f ＜50MHz	25Ωmax	Fundamental
24MHz≤ f ＜100MHz	40Ωmax	三次泛音Third Overtone

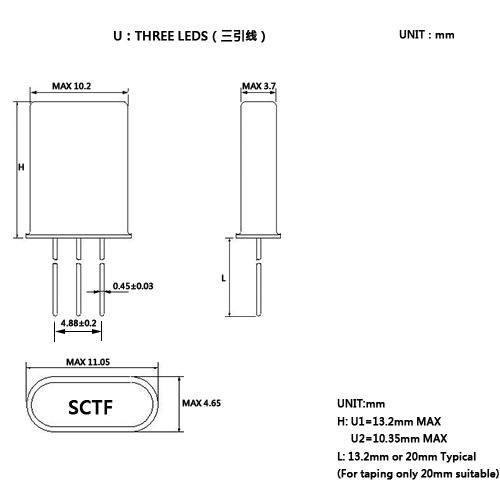

• 外型尺寸(Mechanical Dimensions)

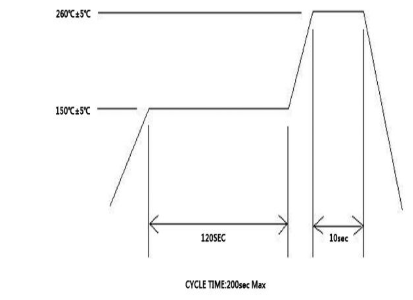

• 回流焊條件（Reflow Condition）
