怎么計算石英晶體振蕩器的中心頻率

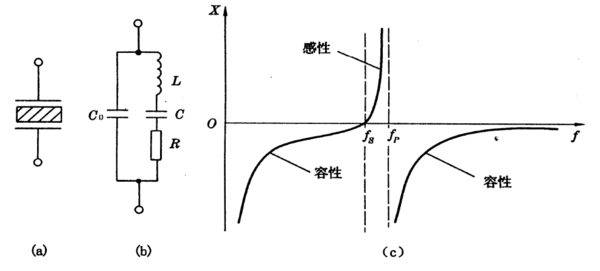

從石英晶體諧振器的等效電路可知，它有兩個諧振頻率，

1、當L，C，R支路發生串聯諧振時，可知其等效阻抗最?。ǖ扔?/span>R)。串聯諧振頻率為：

fs=1/2πsqrt(LC)；

2、 當頻率高于fS時，L，C，R支路呈感性，可與電容C0發生并聯諧振，并聯諧振頻率為：

fp=fs*sqrt（1+C/C0）；

注：sqrt表示開方運算。

由于C<，因此fp與fs非常接近！

增大C0，可以使石英晶體的并聯諧振頻率fp更加接近串聯諧振頻率fs。因此，可以在石英晶體的兩端并聯一個電容，使頻率更加穩定或達到微調頻率的目的。
